核级高效空气过滤器分类详解
4.1分类原则
核级高效空气过滤器一般按照外形和结构形式进行分类,通常分为方形和圆筒形。其中方形包括有分隔板和密褶两种结构形式;
圆筒形包括密封垫内置和密封垫外置两种结构形式。
4.2方形核级高效空气过滤器
4.2.1有分隔板核级高效空气过滤器

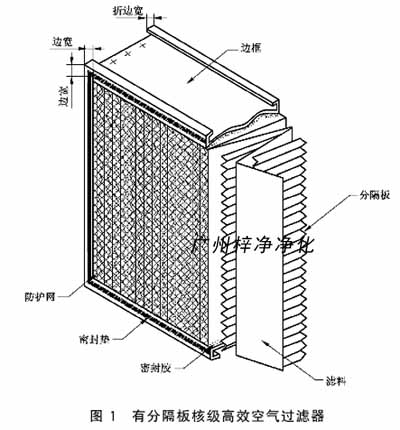

按所需深度将滤料往返折叠,由不可燃波纹板状分隔物支撑被折叠的滤料制成滤芯,并用密封胶封于边框内的核级高效空气过滤器。由滤芯、边框、密封胶、防护网、密封垫等部分组成,见图1。
产品详情可参考：纸隔板高效空气过滤器
4.2.2密褶核级高效空气过滤器

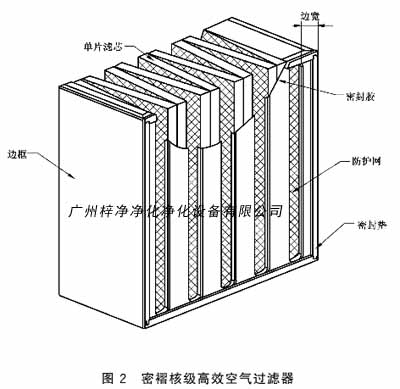

按所需褶幅高度将滤料往返折叠,用滤纸条或纤维线支撑被折叠的滤料制成单片板式密褶滤芯,并将若干单片滤芯装配成“V”型结构的核级高效空气过滤器。由滤芯、边框、密封胶、防护网、密封垫等部分组成,见图2。
产品详情可参考：组合式高效空气过滤器
4.3圆筒形核级高效空气过滤器
按所需褶幅高度将滤料往返折叠,用滤纸条或纤维线支撑被折叠的滤料,制成圆筒形滤芯,并在滤芯内、外侧设置格栅的核级高效空气过滤器。由滤芯、边框(端盖、压环或外密封环)、格栅、密封垫等部分组成。如需要,过滤器端盖可设置把手或金属装卸环用于装卸过滤器。圆筒形核级高效空气过滤器常见的结构形式有两种:

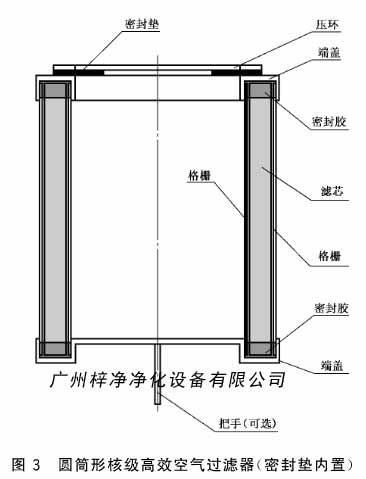

a) 密封垫内置,见图3。

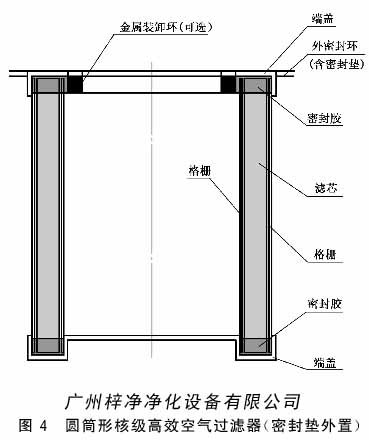

b) 密封垫外置,见图4。
本文摘自：GB/T 17939-2015 核级高效空气过滤器标准
