无尘车间洁净室空气过滤器选用、使用及维护常识【2022版】
无尘车间大气中的尘埃粒子浓度是影响洁净室洁净度的重要因素，而如果要有效地、可调节地控制生产洁净度，采用通常空调用的尼龙网过滤器、金属网过滤器及海棉过滤器，则无法控制生产环境中的尘埃粒子浓度和达到较高的洁净度要求。而要达到现代化生产所需的洁净环境，必须采用滤纸过滤器和纤维层过滤器，也就是净化技术中所用的空气过滤器。
无尘车间空气过滤器的分类:
洁净室用空气过滤器种类较多，按结构形式分有：
1、平板式空气过滤器
2、折叠式空气过滤器
3、袋式空气过滤器
4、有隔板折叠形空气过滤器
5、无隔板折叠形空气过滤器
按过滤效率分类，是最为常见的方法；按标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，在额定风量下有：
1、粗效过滤器
2、中效过滤器
3、高中效过滤器
4、亚高效过滤器
5、高效过滤器（超高效过滤器）
无尘车间空气过滤器的选用与配置:
1、对于小型的净化设备，如洁净工作台、风淋室、层流罩等，由于处理的风量小，一般新风进风面采用粗效过滤器或中效过滤器，送风末端必须选用高效过滤器或超高效过滤器；
2、对于净化空调系统中空气过滤器的选用与配置，一般根据洁净室的空气洁净度级别和生产工艺的特殊要求，进行合理化选用与配置。
A、对于1000—10万级的洁净室净化系统，通常采用三级空气过滤形式，即粗效、中效和高效过滤器；粗效、中效一般放在空气处理装置中，且将中效过滤器放在正压段，亚高效或高效过滤器一般位于净化空调系统的末端。
B、对于100—1000级的净化空调系统，通常在新风处理装置中设置粗效、中效、亚高效过滤器，在洁净室循环风系统中，还要设置高效过滤器或超高效过滤器；一般地高效过滤器位于净化空调系统的末端，即位于洁净室的顶棚上；对于超高效过滤器，则必须设在净化空调系统的末端，以确保所需的空气洁净度级别要求。
3、当已知整个净化系统的空气处理风量时，可根据所选过滤器的额定风量，确定所需过滤器的个数。
无尘车间空气过滤器的使用场合及过滤范围:
1、初效过滤器
主要用于净化空调系统的新风进口处作预过滤器，截留大气中的大粒径微粒。过滤对象是大于5μm以上的悬浮微粒和10μm以上的沉降性微粒以及各种异物，防止其进入系统。滤材一般为喷胶棉、涤纶无纺布、聚丙烯纤维。其过滤效率以过滤≥5μm粒子为准。
2、中效空气过滤器
由于其前面已有预过滤器截留了大粒径微粒，它又可以作为一般空调系统的最后过滤器和净化空调系统中、高效过滤器的预过滤器。滤材一般为涤纶无纺布、聚丙烯纤维、玻璃纤维。
主要用于截留1—10μm悬浮微粒，效率以过滤≥1μm粒子为准。
3、高中效过滤器
可用做一般净化程度的系统末端过滤器，也可以做为高效过滤器的中间过滤器；滤材一般为涤纶无纺布、聚丙烯纤维、玻璃纤维。
主要用于截留1—5μm粒子，效率以过滤≥1μm粒子为准。
4、亚高效过滤器
主要作为洁净室末端过滤器，也可做为高效过滤器的预过滤器和新风系统的末级过滤，提高新风的品质。滤材一般为聚丙烯纤维、玻璃纤维。主要用于截留1μm以下的粒子，效率以过滤≥0.5μm粒子为准。
5、高效过滤器(超高效过滤器)
主要是洁净室的末端过滤器，以保证实现各级洁净度的级别。
其效率以过滤≥0.5μm粒子为准。滤材一般为超细玻璃纤维。
空气过滤器的不同效率表示方法:
当被过滤气体中的含尘浓度以计重浓度表示时，则效率为计重效率；以计数浓度表示时，则效率为计效效率；以其它物理量作相对表示时，则为比色效率或浊度效率等。
最常用的表示方法是用过滤器进出口气流中的尘粒浓度表示的计数效率。
1、在额定风量下，按标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，不同过滤器的效率范围如下：
粗效过滤器，对≥5微米粒子，过滤效率80＞E≥20，初阻力≤50Pa
中效过滤器，对≥1微米粒子，过滤效率70＞E≥20，初阻力≤80Pa
高中效过滤器，对≥1微米粒子，过滤效率99＞E≥70，初阻力≤100Pa
亚高效过滤器，对≥0.5微米粒子，过滤效率E≥95，初阻力≤120Pa
高效过滤器，对≥0.5微米粒子，过滤效率E≥99.99，初阻力≤220Pa
超高效过滤器,对≥0.1微米粒子，过滤效率E≥99.999，初阻力≤280Pa
2.由于现在许多企业选用的是进口的过滤器，而它们表示效率的方法与国内的不同，为便于比较，将它们之间的换算关系列表如下：
按欧洲标准，粗效过滤器分为四级（G1~~G4）：
G1 效率 对粒径≥5.0μm,过滤效率E≥20% (对应标准C1)
G2 效率 对粒径≥5.0μm,过滤效率50＞E≥20% (对应标准C2~C4)
G3 效率 对粒径≥5.0μm,过滤效率70＞E≥50% (对应标准L5)
G4 效率 对粒径≥5.0μm,过滤效率90＞E≥70% (对应标准L6)

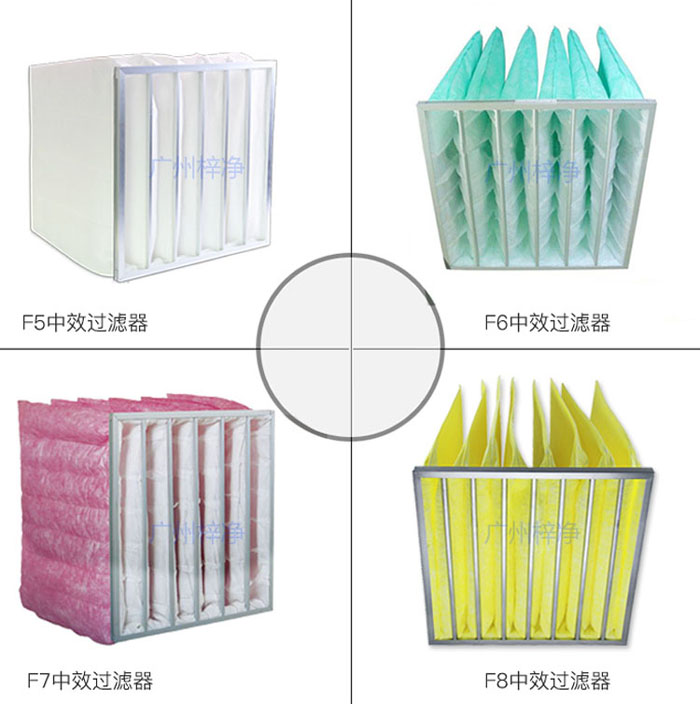

中效过滤器分为两级(F5~~F6)：
F5 效率 对粒径≥1.0μm,过滤效率50＞E≥30% (对应标准M9、M10)
F6 效率 对粒径≥1.0μm,过滤效率80＞E≥50% (对应标准M11、M12)
高中效过滤器分为三级（F7~~F9）：
F7 效率 对粒径≥1.0μm,过滤效率99＞E≥70% (对应标准H13)
F8 效率 对粒径≥0.5μm,过滤效率90＞E≥75% (对应标准H14)
F9 效率 对粒径≥0.5μm,过滤效率99＞E≥90% (对应标准H15)
亚高效过滤器分为两级(H10、H11)：
H10 效率 对粒径≥0.5μm,过滤效率99＞E≥95% (对应标准H15)
H11 效率 对粒径≥0.5μm,过滤效率99.9＞E≥99% (对应标准H16)
高效过滤器分为两级(H12、H13)：
H12 效率 对粒径≥0.5μm,过滤效率E≥99.9% (对应标准H16)
H13 效率 对粒径≥0.5μm,过滤效率E≥99.99% (对应标准H17)
